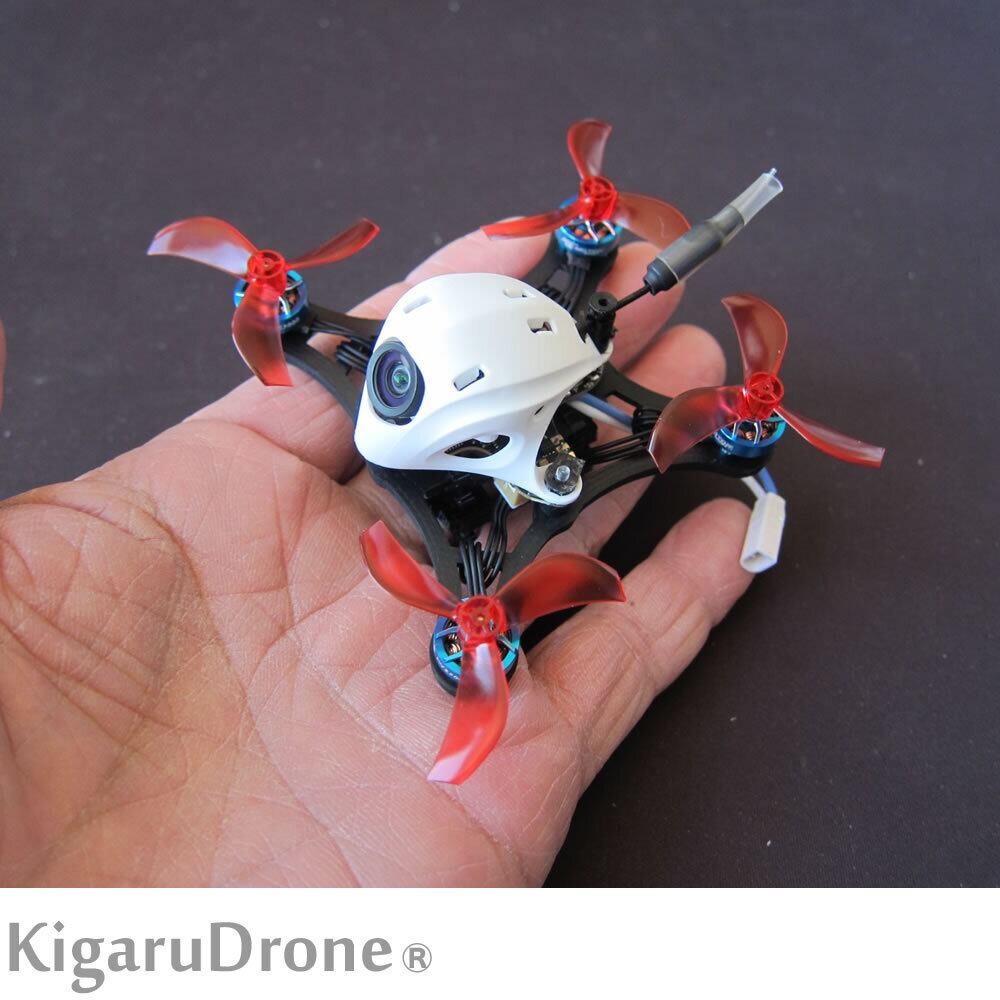

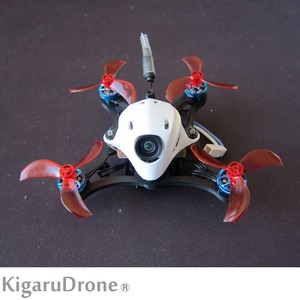

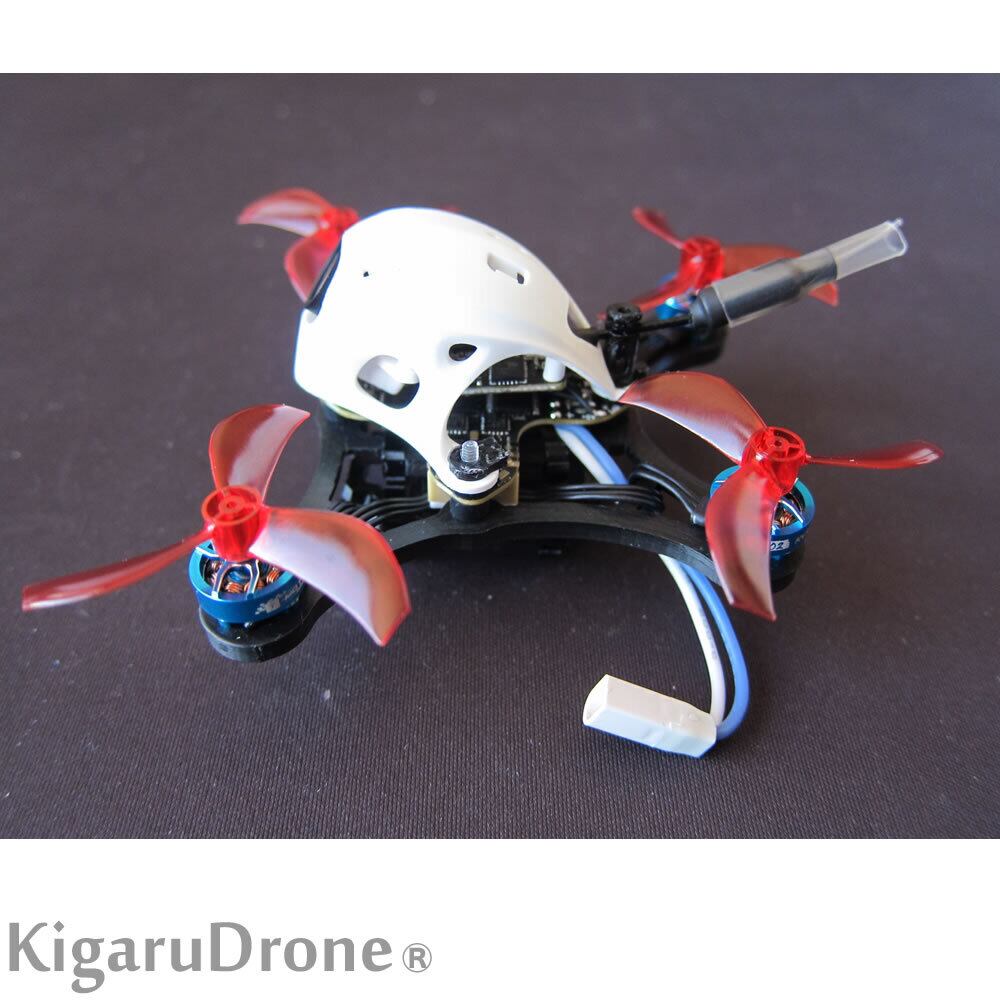

【玄人向けELRS2】KigaruDroneオリジナル FreeStyle Ninja PRO 1S MicroDrone 完成機

随時、モーター等仕様変更がございますので下記ご確認下さい。
Meteor75 2022 ELRS2 から移植して
Happymodel SE0802 25000KV モーター搭載　カメラ半田付け
ビルドは制作者EZFPVさんにお願いしてPID、レートをチューンしてもらったオリジナル機体です。
※現在 BetaFPV Meteor 2022から移植していますがFrsky Futaba SPI対応FCやMobula6からの移植もテストしています。

ELRSV3 2.4G用ロングレンジモジュール
※ELRSV3になりますのでご注意ください。

※バインド方法
バージョンELRSV3です。プロポELRSV2/V3 でバインド可能です。ELRSV1では接続できませんのでご注意願います。ELRSのバインド方法は色々ございますのでサポート外とさせていただきます。バインディングフレーズ設定の際はお客様で設定をお願いします。

バッテリーを3回抜差しして3回目で電源ONします。これで機体がバインド待ちになります。すぐにプロポのELRバインドボタンを押します。青丸の緑LEDが点滅から点灯になればバインド成功です。

※この製品はELRSで各人様々な設定がありますので【玄人向け】とさせていただきます。BetaFPVサイトで理解できる方のみご購入下さい。

下記URLをご参照に設定してください。
https://betafpv.com/collections/all-drone/products/meteor75-brushless-whoop-quadcopter-1s

【ExpresLRS Radio Link】
https://support.betafpv.com/hc/en-us/sections/4402604654873-ExpresLRS-Radio-Link

フレームのURL
https://df01.fc2.net/blog-entry-1.html

2.4G ELRS受信機、350ｍWのVTXでマイクロなのに長距離フライト可能

2.4G ELRSV3受信機を内蔵！
※BT2.01Sバッテリー2個付

※テストフライトして動作確認し出荷します。

Specification
FC&ESC: F4 1S 5A FC (Serial ELRS 2.4G)/F4 1S 5A FC (SPI Frsky)

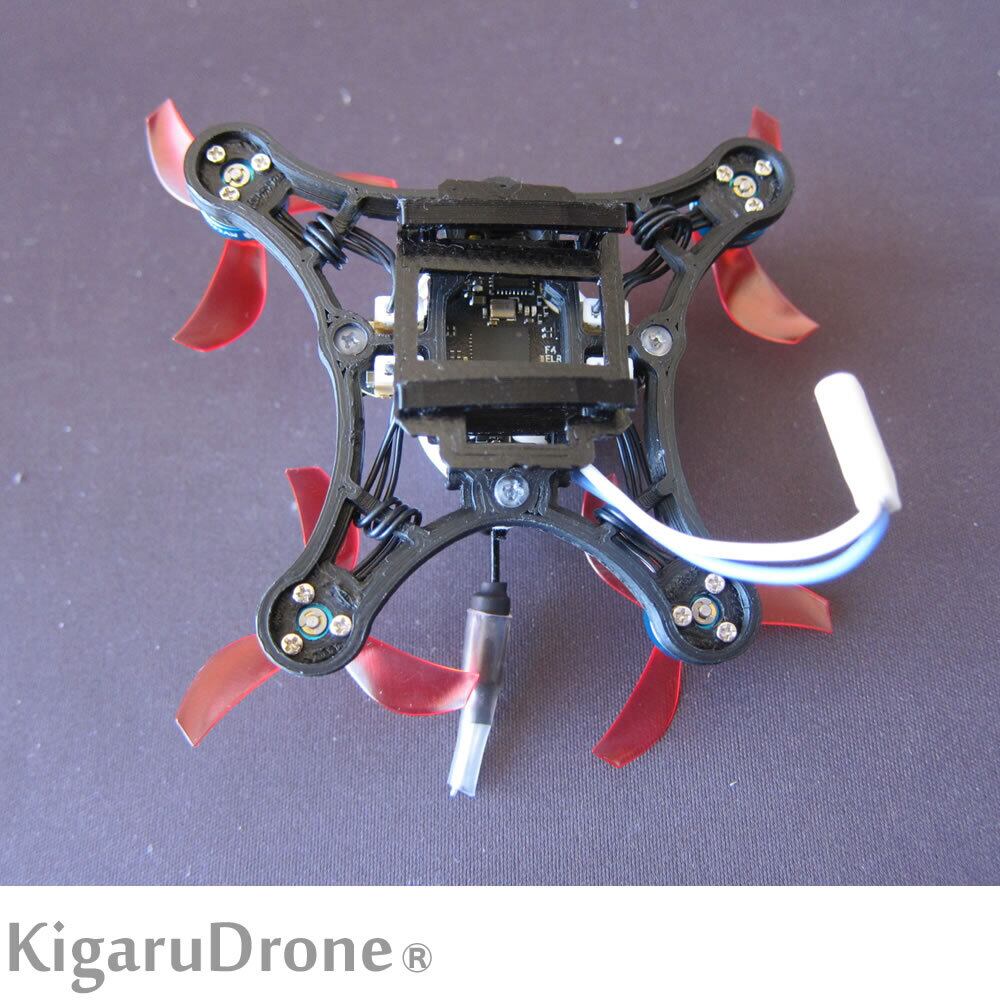

Frame: Ninja Frame
Motors: HappyModel SE0802 25000KV Motor
Props: 40mm 3-Blade Propellers (1.0mm Shaft)
Camera: C03 FPV Camera
Tilt: 30° (default)/20° (optional)
Canopy: Canopy for Micro Camera 2022 version
Receiver Option: ELRS2.4G,
VTX: M03 25-350mW VTX
Battery: BT2.0 450mAh 1S 30C Battery

系統図
日本語マニュアルはMeteor　2022　ELRS版
