75-95サイズCineWhoopや3インチ、U99Thoothpick機に最適

安定のF405 V1.2になりました。

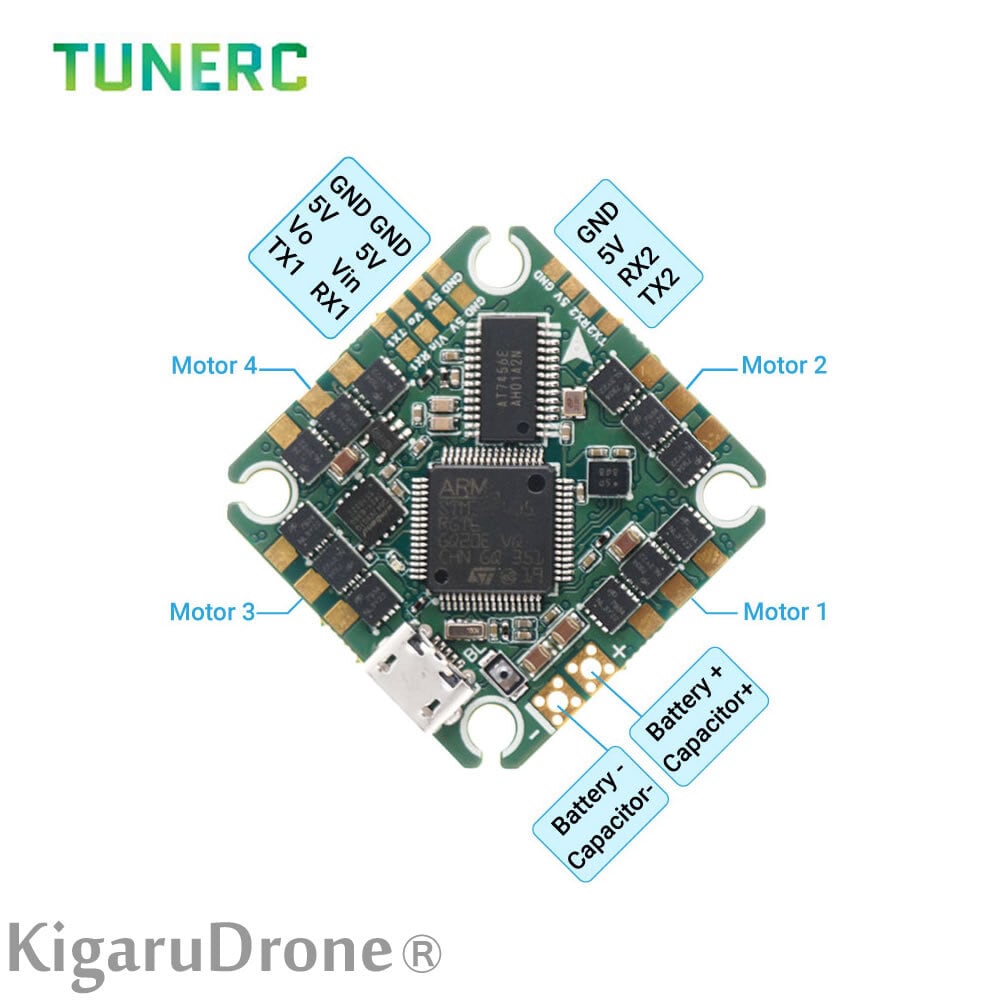

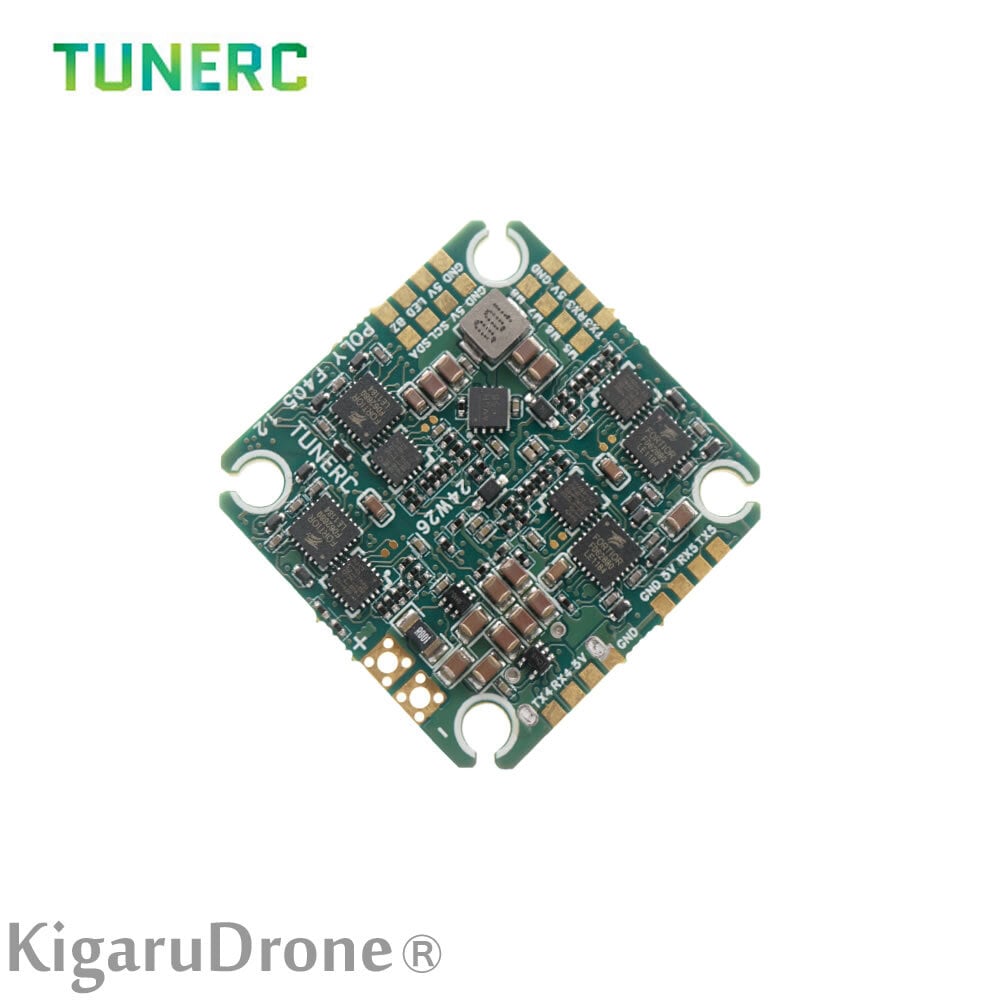

Poly F405 2S-4S 20A AIO V1.2 Flight Controller
　※XT30コネクターです。

※レシーバー/VTX/モーターコネクターは付いていません。
※マニュアルは付いていませんのでメーカーのHPをご参照下さい。
https://www.tunerc.com/product/poly-f405-2s-4s-20a-aio-v1-2/

マニュアルPDFダウンロード
https://www.tunerc.com/wp-content/uploads/2024/09/poly-f405-v1.2-wiring-diagram-2024-9-11.pdf

※※Poly F405 V1.2 にプリフラッシュされた ESC ファームウェアに関する注意事項
Poly F405 V1.2 のデフォルトの Bluejay ファームウェアは 0.21 です。前バージョン V0.16 よりも起動電力が低くなりました。モーターが回転しない場合は、起動電力を上げてみてください。

起動電力とモーターアイドルの設定方法については、以下の記事を参照してください。
https://github.com/bird-sanctuary/bluejay/wiki/Setup

——2024/8/27更新

Hardware Specs
FC MCU: STM32F405RGT6( Cortex®-M4 168Mhz )
Built-in OSD: AT7456E
Built-in IMU: BMI270
Built-in 8M Flash Blackbox
Built-in Current Meter
ESC MCU: EFM8BB21 ( 8bit 50MHz )
UART: UART1 ( for VTX by default ), UART2, UART3, UART4 ( supports SBUS ), UART5
Other interfaces: IIC ( IIC2 ) , LED_Strip, Buzzer
The through holes for power lead: big enough to fit 16AWG wire
8 Motor Outputs ( The onboard esc have been used for 4 motor outputs. You can add 4 external esc if you want to use the other 4 motor outputs )
Electronics Specs

Input Voltage: 6.50-20.0V( 2S-4S LIPO/LIHV )
Power Output: 5V 2A
Continuous Current: 20A
Firmware
FC Betaflight Target: TUNERCF405
ESC Firmware: Bluejay P-H-25
Motor Size Supported

1102~1104, 1202~1204, 1303, 1404
Recommended Capacitor

A 35V 220uf capacitor is included. A 35v 220-470 uf capacitor with low ESR is recommended if you want to swap the default one.
Dimensions
Size: 33mm x 33mm
Mounting Holes Pattern: 25.5 x 25.5mm Room for M3.5 grommets to make M2 mount
Weight: 6.1g

In the box
1 * Poly F405 2S-4S 20A AIO V1.2
1 * XT30 pigtail with 18awg wire
1 * 35V 220uf capacitor
6 * grommets
