【玄人向け】BetaFPV Matrix 1S Brushless Flight Controller (5in1)

ELRSV3レシーバー・400ｍW VTX内蔵

【玄人向け】マニュアルはありませんので下記URLをご参照に設定してください。
https://betafpv.com/collections/brushless-flight-controller/products/matrix-1s-brushless-flight-controller

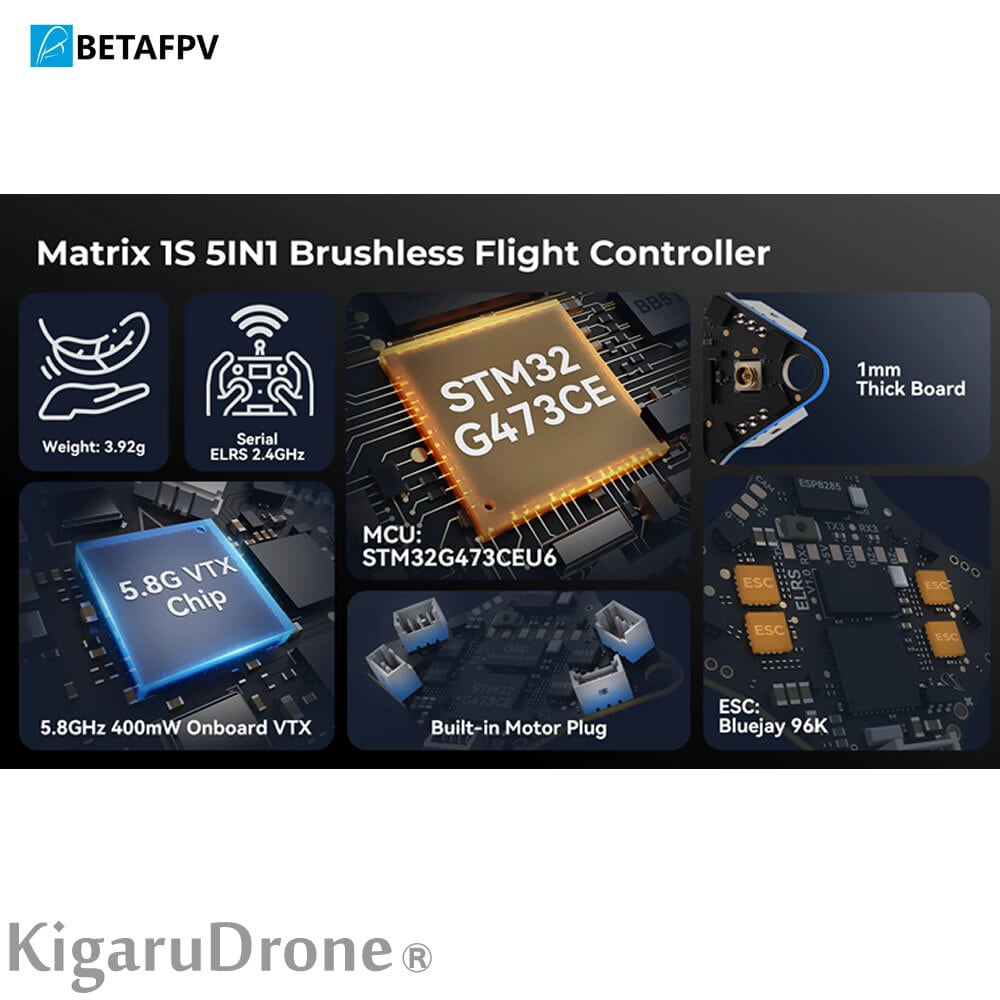

Air Brushless Flight Controller仕様
重量: 2.9g (4IN1) / 3.6g (5IN1)
取付穴サイズ: 26mm x 26mm
CPU: STM32G473CEU6 (168MHz)
ジャイロ: ICM42688P (SPI接続)
ブラックボックスメモリ: 16MB
センサー: 電圧＆電流
5V BEC: 5V 3A
USBポート: SH1.0 4ピン
内蔵ESC: 5A連続
受信機: Serial ELRS 2.4G (V3.4.2) (5IN1版のみ)
4IN1版: FC+ESC+OSD+VTX
5IN1版: FC+ESC+OSD+VTX+RX

ESC仕様
入力電圧: 1S
FCファームウェアバージョン: Betaflight_4.5.0_BETAFPVG473
ESCファームウェア: A_X_5_96KHz_V0.19.hex（BB51 Bluejayハードウェア用）
サポートされる信号: D-shot300, D-shot600

VTX仕様
出力電力: 25/100/200/400/PIT
周波数: 5.8GHz 48チャンネル（レースバンド含む: 5658~5917MHz）
チャンネル選択: SmartAudio2.0
変調方式: FM
周波数制御: PLL
全高調波: 最大 -50dBm
周波数安定性: ±100KHz (標準)
周波数精度: ±200KHz (標準)
キャリアエラーチャンネル: ±1.5dB
アンテナポート: 50 Ω
動作温度: -10℃~+80℃

推奨パーツ
ドローン: Air65、Air75
フレーム: Air65、Air75、Meteor65、Meteor65 Pro、Meteor75 Pro
モーター: 0702/0702SE、0802/0802SE、1102
受信機: ELRS Lite 受信機、ELRS Nano 受信機

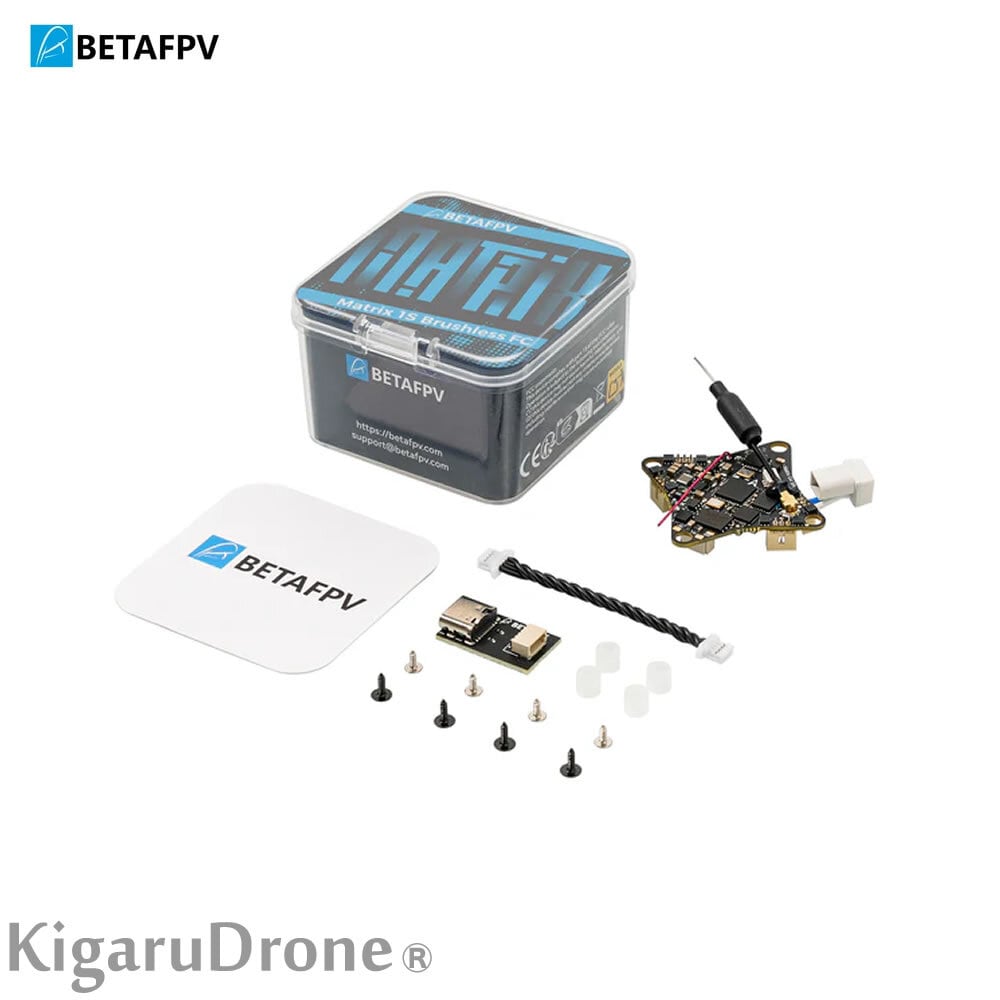

セット内容：
1ｘ エアブラシレスフライトコントローラー
1ｘType-C から SH1.0 アダプター
1 ｘ SH1.0 4Pin アダプターケーブル
1 ｘ 5.8g VTX アンテナ
1 ｘ BT2.0 U Whoop ケーブルピグテール | 40mm
4 ｘ M1.4*4 セルフタッピングネジ
4 ｘ 衝撃吸収ボール

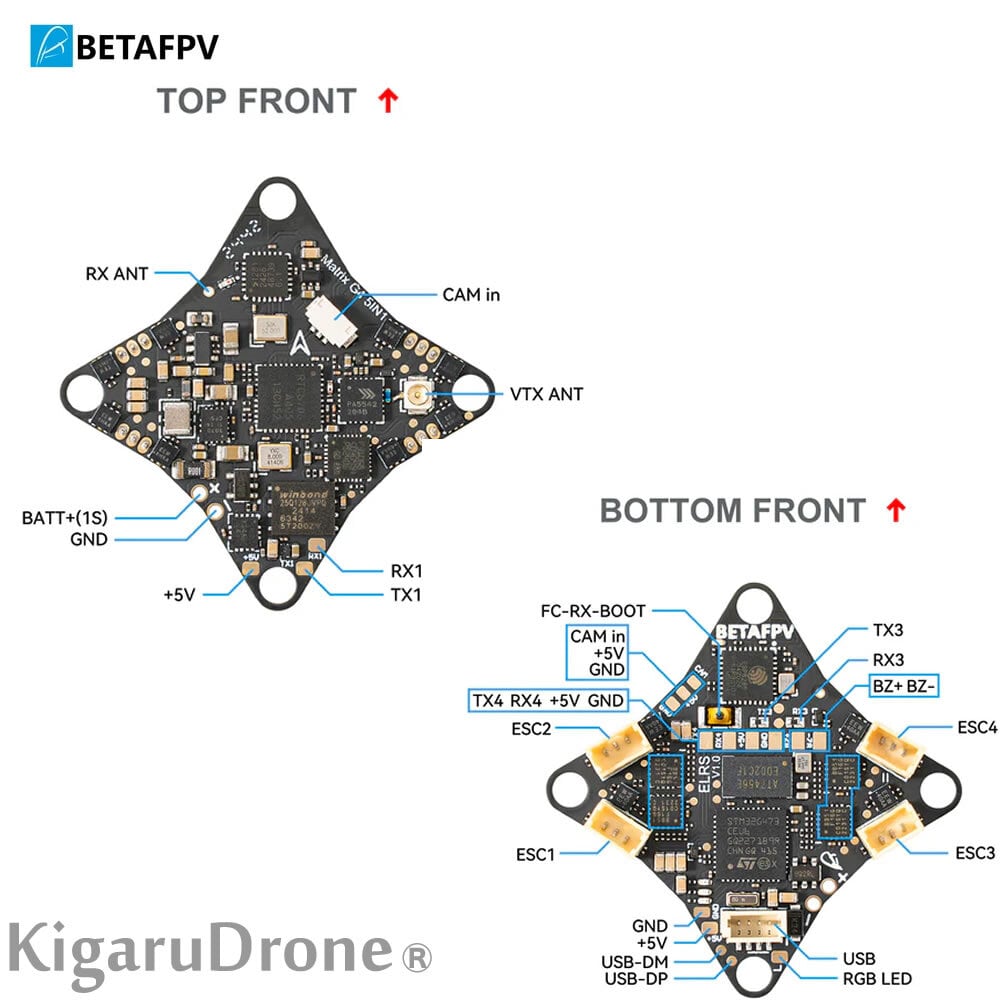

系統図あり

※半田付け・ESC書換え・ファームアップダウンをされたものはいかなる場合でも返品できませんのでご了承下さい。
